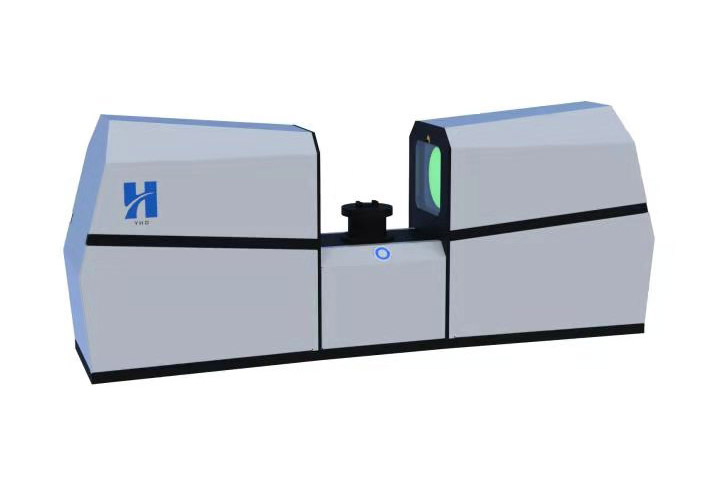

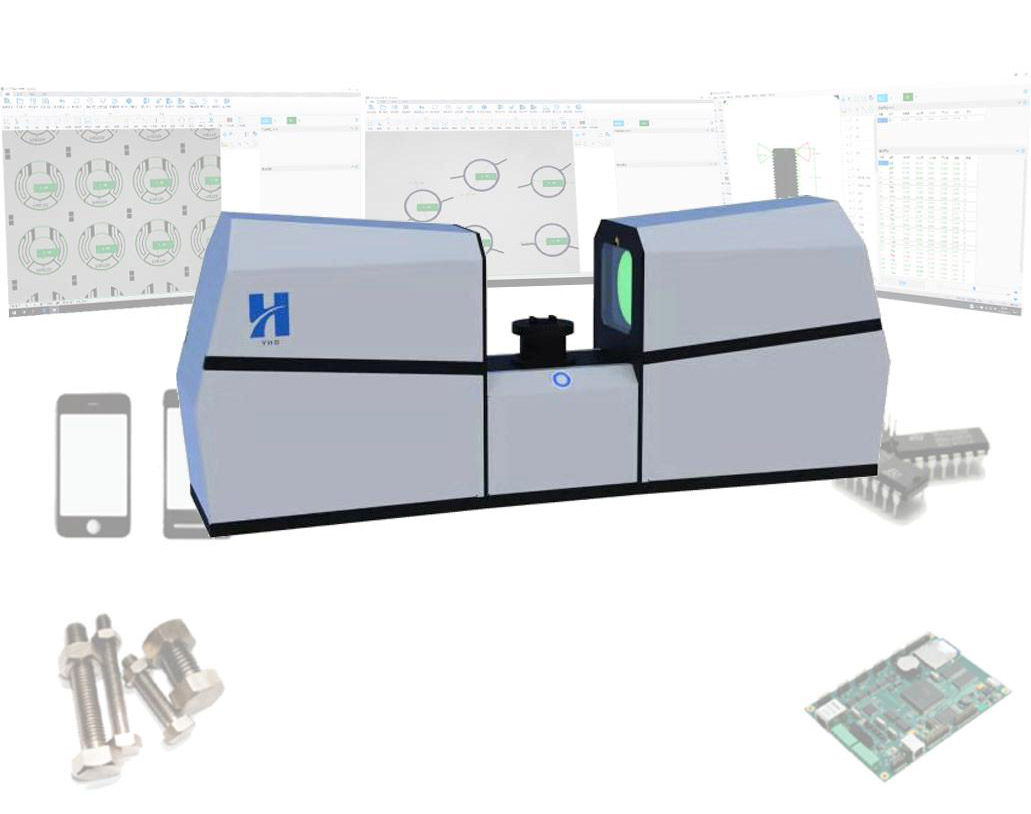

臥式一鍵式測量?jī)xOMQ100W系列
放置后僅按一鍵即可測量
一、儀器介紹
大視野影像閃測、高精度、全自動，開創快速測量新理念,
通過將遠心成像與智能圖像處理軟件的完美結合，
任何繁瑣的測量任務，都變得無比簡單。
只需把工件放置到有效測量區域，然后輕輕按一鍵，
工件所有二維尺寸瞬間完成測量。
二、應用行業

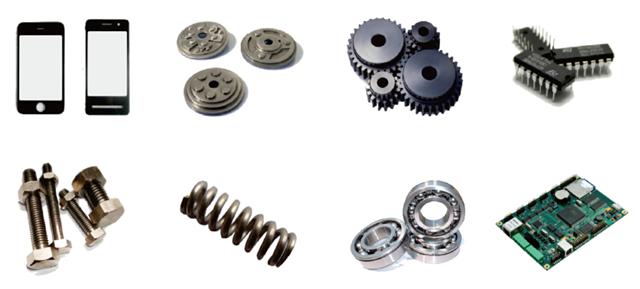

廣泛應用于機械、電子、模具、注塑、五金、橡膠、低壓電器、磁性材料、精密沖壓、接插件、連接器、端子、手機、家電、印刷電路板、醫療器械、鐘表、刀具等尺寸較小的產品及零部件的批量快速測量。
三、儀器特點

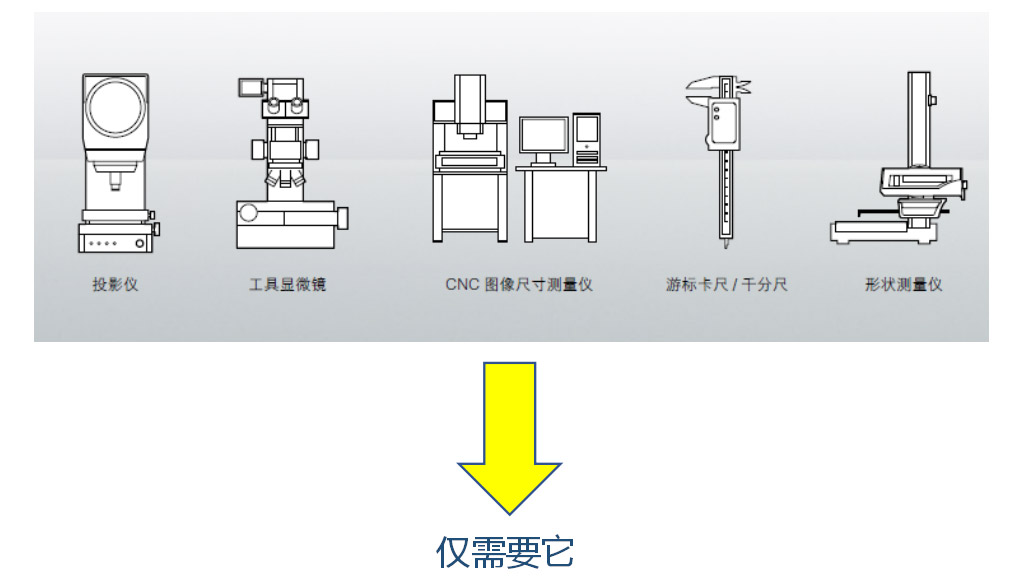

1.打破尺寸測量的常規。

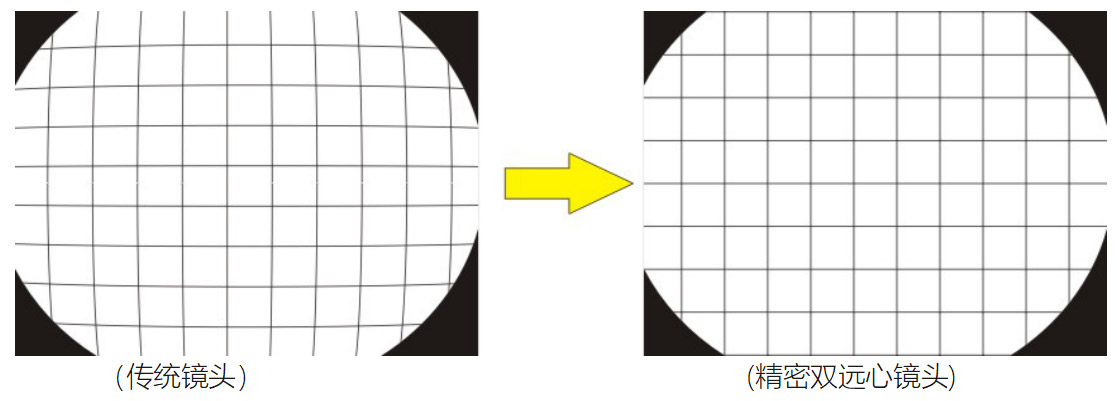

2.大口徑高景深，實現全視野范圍成像清晰，超低畸變。
3.高分辨率數字相機。儀器采用1200萬~4300萬像素高分辨率數字相機。

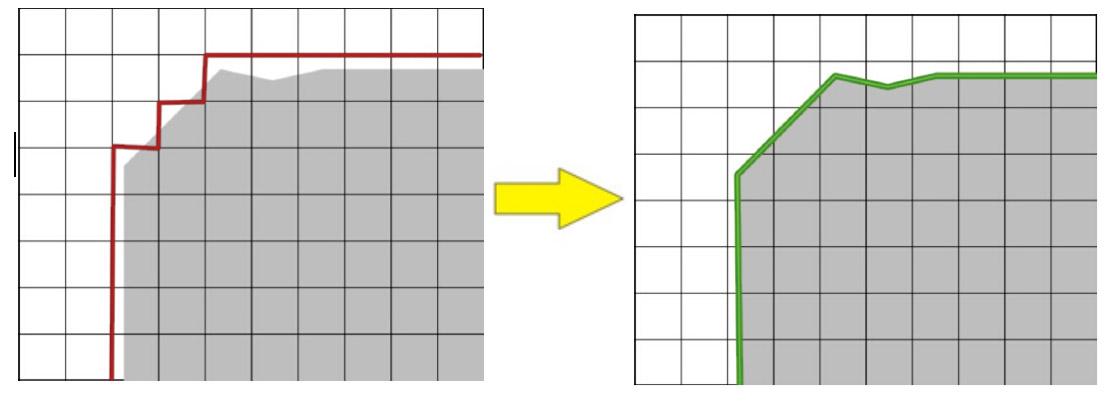

4.軟件采用先進的20：1亞像素圖象邊緣處理。

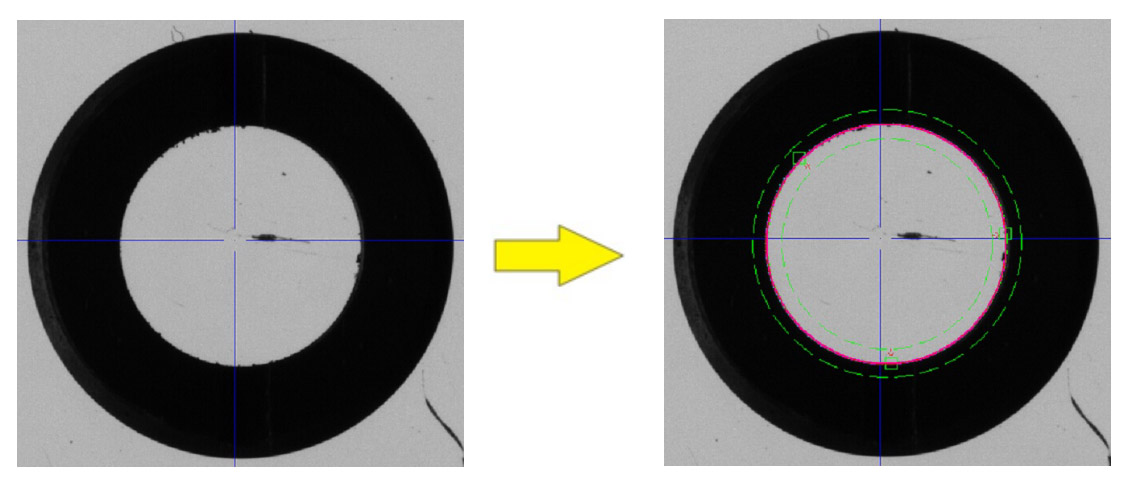

5.最小二乘法回歸處理可自動祛除毛刺和異常點，將對特征位置上的影響降低到最低。

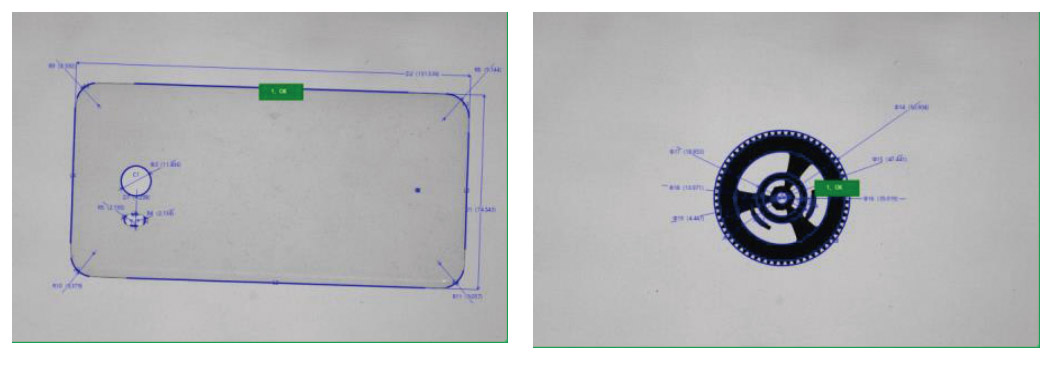

6.自動識別工件、無需定位。

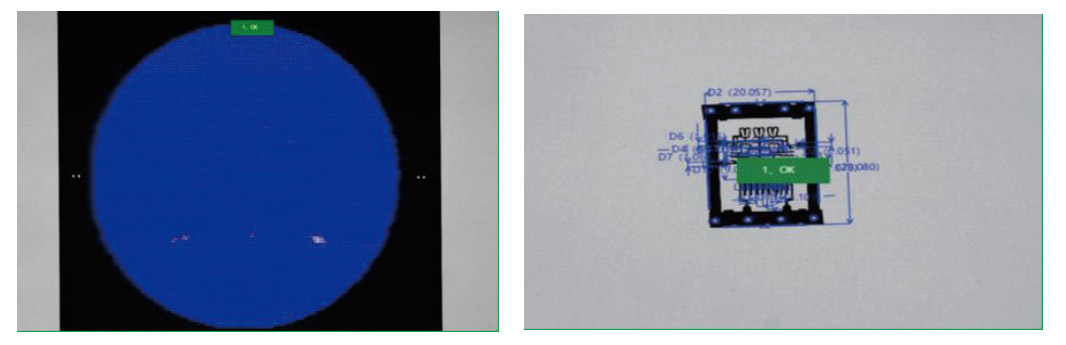

7.高效的批量測量。
測量范圍內一次性可測量大于20000個尺寸，100個尺寸測量時間小于1秒，大幅縮短測量時間，提高測量效率。

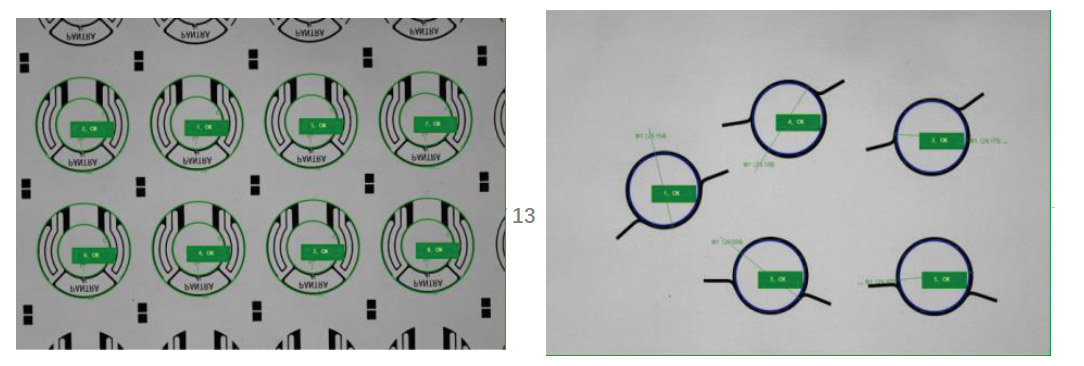

8.多個工件任意擺放，自動識別，批量測量。

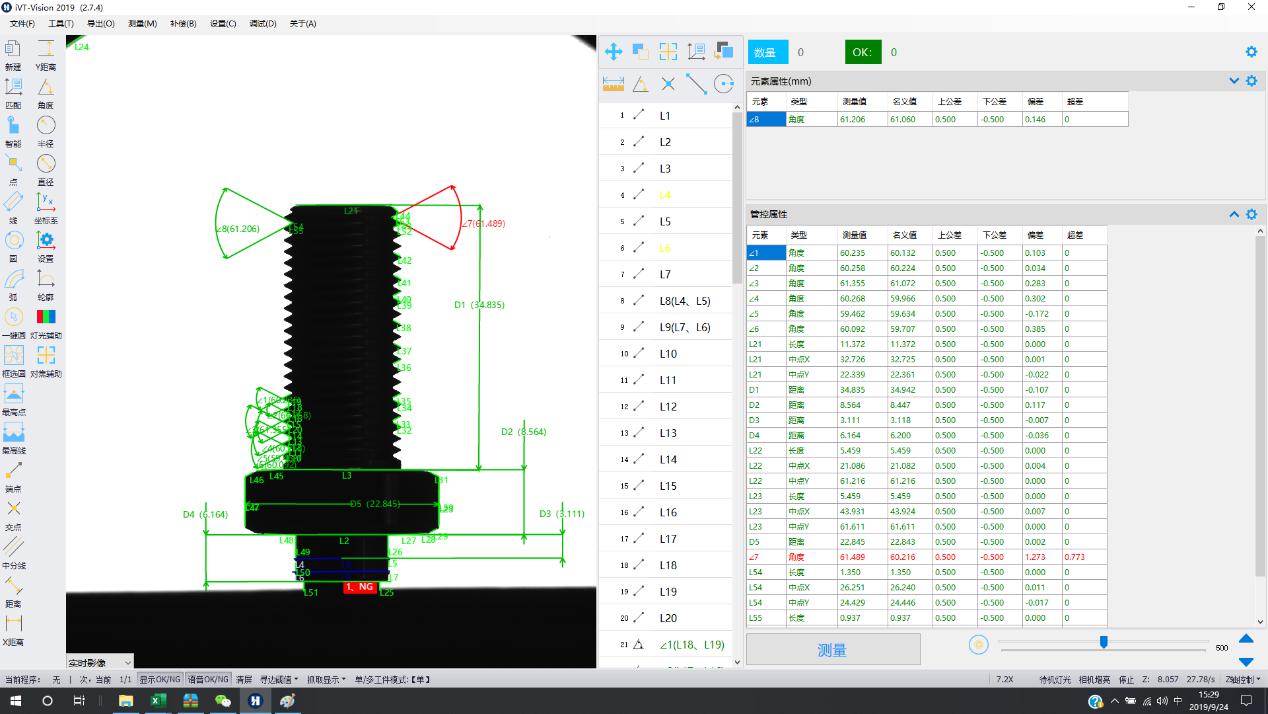

四、軟件介紹
完全自主研發，軟件界面簡潔、功能強大，極易學習；采用我司自主研發的畸變校正技術，保證在視野的各位置、各角度測量結果穩定精準；自主研發的圖像拼接技術，保證拼接誤差小于0.003mm。（特殊軟件功能可接受定制）
用戶程序：
1.自動匹配工件，任意放置，一鍵測量。可自動搜索匹配并調出用戶程序。可框選建立匹配、多個位置框選組合建立匹配、用測量元素建立匹配、可導入CAD建立匹配。可建立程序組，實現工件多個面翻面測量。
2.全面的測量元素：
點、最高點、線、最高線、圓（中心坐標，半徑、直徑、真圓度、周長、面積，最大半徑、最小半徑）、弧、矩形（中心坐標，長、寬、周長、面積）、橢圓（中心坐標，長軸、短軸、周長、面積）、鍵槽（中心坐標，長、寬、周長、面積）、導入CAD輪廓掃描比對、輪廓PV、面積對比、圓柱直徑、密封圈（通過周長計算半徑、密封圈最大半徑、最小半徑、厚度）、測量結果再計算（最大值、最小值、平均值、求和）、二維碼識別、條碼識別。
3.標注：
距離、X距離、Y距離、半徑、直徑、角度。
4.形狀誤差評定：
直線度、圓度。
5.位置誤差評定：
平行度、垂直度、對稱度、同心度、位置度。
6.坐標系轉換
笛卡爾坐標（X，Y）與極坐標（R，θ）可方便選擇。可即時轉換測量值的基本單位mm、inch、mil。 坐標平移、坐標旋轉，建立工件坐標系。
7.測數據
可以自定義EXCEL模板，可以指定輸出單元格。軟件自帶CPK模板，可以計算Mean、Maximum、Minimum、Cp、Cpkl、Cpku、Cpk。
8.其他
1、軟件語言：多國語言可選，語言包開放，可定義翻譯修改。
2、 圖像和繪圖區共用，所見即所得，可自定義：顏色、線寬、字體大小、背景顏色。
3、對焦輔助、燈光輔助功能，減少人為誤差。
4、合格/不合格（OK/NG），并報警提示，可語音輸出：OK、NG。
5、 可快速掃描輪廓，并導出到CAD。
6、 可選配IO卡，外觸發測量并OK NG 信號輸出。

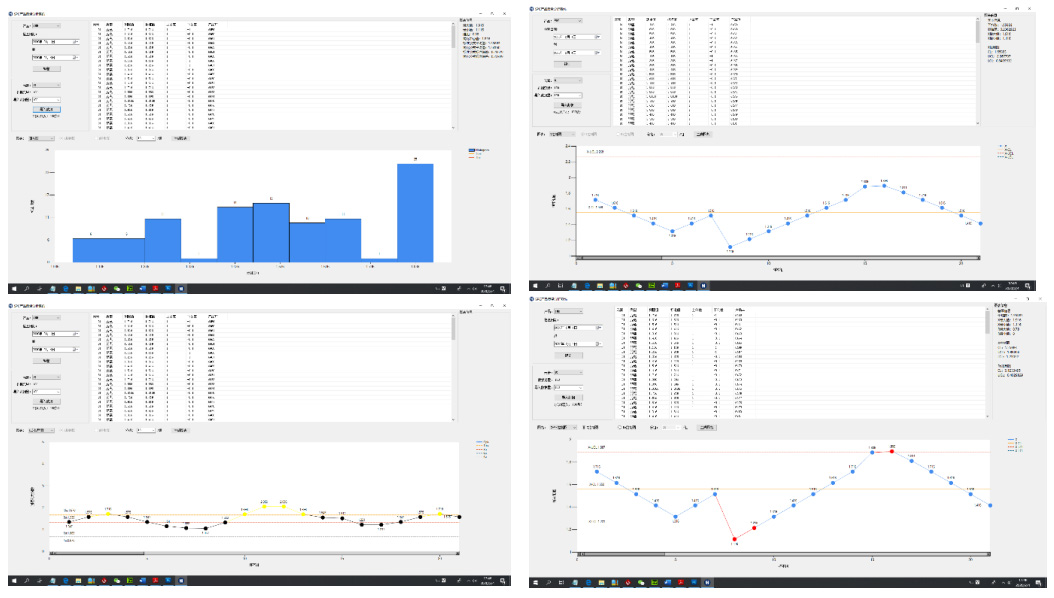

9.SPC：
包括：直方圖、Cpk趨勢圖、X控制圖、Xbar-R控制圖、Xmedian-R控制圖、X-Rs控制圖。
五、?OMQ100W-088系列技術規格
|
型號
|
OMQ100W-088M
|
OMQ100W-088C
|
|
平臺旋轉
|
手動
|
自動
|
|
量程
|
83×63
|
|
外部尺寸
|
700x200x350
|
|
重量
|
30
|
|
承重
|
3
|
|
圖像傳感器
|
1200萬像素工業相機
|
|
鏡頭
|
雙遠心光學鏡頭
|
|
倍率
|
0.088X
|
|
測量精度（μm）
|
±(3.0+L/50) *以標準塊為被測產品
|
|
最小顯示單位
|
0.0001
|
|
景深
|
8
|
|
Z軸工作距離
|
120mm
|
|
光源
|
1000級程控光源。
輪廓光：遠心平行光源 。
（可選，表面光：環形光源、外接同軸光）
|
|
圖像處理
|
IVT先進圖像分析方法，256灰度等級，20:1亞像素處理技術
|
|
軟件
|
IVT-VISION-OneKey
|
|
工作環境
|
溫度：22℃±2℃ 濕度：30～80%
|
|
振動：＜0.002mm/s，＜15Hz
|
|
電源
|
220V/50Hz
|
六、?OMQ100W-016系列技術規格
|
型號
|
OMQ100W-016M
|
OMQ100W-016C
|
|
平臺旋轉
|
手動
|
自動
|
|
量程
|
82×55
|
|
外部尺寸
|
700x200x350
|
|
重量
|
30
|
|
承重
|
3
|
|
圖像傳感器
|
2000萬像素工業相機
|
|
鏡頭
|
雙遠心光學鏡頭
|
|
倍率
|
0.16X
|
|
測量精度（μm）
|
±(2.5+L/50) *以標準塊為被測產品
|
|
最小顯示單位
|
0.0001
|
|
景深
|
8
|
|
Z軸工作距離
|
145mm
|
|
光源
|
1000級程控光源。
輪廓光：遠心平行光源 。
（可選，表面光：環形光源、外接同軸光）
|
|
圖像處理
|
IVT先進圖像分析方法，256灰度等級，20:1亞像素處理技術
|
|
軟件
|
IVT-VISION-OneKey
|
|
工作環境
|
溫度：22℃±2℃ 濕度：30～80%
|
|
振動：＜0.002mm/s，＜15Hz
|
|
電源
|
220V/50Hz
|
七、?OMQ100W-03系列技術規格
|
型號
|
OMQ100W-03M
|
OMQ100W-03C
|
|
平臺旋轉
|
手動
|
自動
|
|
量程
|
40×30
|
|
外部尺寸
|
700x200x350
|
|
重量
|
30
|
|
承重
|
3
|
|
圖像傳感器
|
2000萬像素工業相機
|
|
鏡頭
|
雙遠心光學鏡頭
|
|
倍率
|
0.3X
|
|
測量精度（μm）
|
±(2.0+L/50) *以標準塊為被測產品
|
|
最小顯示單位
|
0.0001
|
|
景深
|
3
|
|
Z軸工作距離
|
135mm
|
|
光源
|
1000級程控光源。
輪廓光：遠心平行光源 。
（可選，表面光：環形光源、外接同軸光）
|
|
圖像處理
|
IVT先進圖像分析方法，256灰度等級，20:1亞像素處理技術
|
|
軟件
|
IVT-VISION-OneKey
|
|
工作環境
|
溫度：22℃±2℃ 濕度：30～80%
|
|
振動：＜0.002mm/s，＜15Hz
|
|
電源
|
220V/50Hz
|
<!--[if gte mso 9]><xml>
1111</xml><![endif]--><!--[if gte mso 9]><xml>
</xml><![endif]--><!--[if gte mso 9]><xml>
MicrosoftInternetExplorer402DocumentNotSpecified7.8 磅Normal0</xml><![endif]--><!--[if gte mso 9]><xml>
</xml><![endif]-->
八、一鍵式測量?jī)x的優勢
1、友好操作，低成本
提高操作效率、降低人工成本、避免人為誤差
減少試樣固定、擺放、校位、對焦、調光、運動控制，視野范圍內批量自動測量等提高測量效率。
2、操作培訓簡便、使用門檻低、測試效率高，可節省人工成本
|
成本 |
其他測量?jī)x器 |
一鍵式測量?jī)x |
|
節省培訓成本 |
學會測量?jī)x的操作需要花費相當長的時間； |
僅需一鍵，任何人都可以測量，操作簡單 |
|
擔心熟練測試人員流失，造成“脫節”現象 |
|
降低使用成本 |
局限于專業熟練的測試人員，薪資要求高（5000元/月） |
任何人都可操作，普工即可滿足要求（2500元/月） |
|
測試效率成本 |
測量需要移動工作臺來拾取特征尺寸，所需時間隨關鍵特征尺寸數量的增加而增加，一個生產車間需要配備5~10臺機器，每臺至少配備1~2個熟練的操作人員；累積每年操作工時2000小時 |
無需移動工作臺、固定試樣、重復對焦、瞬間測量視野范圍內所有尺寸，一臺閃測儀、一個普工即可；累積每年操作工時100小時 |
?
3、測量誤差小。避免操作方式、試樣擺放、測量順序等人為失誤因素，有效消除因人為造成的測量誤差
|
人為誤差元素 |
其他測量?jī)x器 |
一鍵式測量?jī)x |
|
測量方式 |
測試人員不熟悉軟件和機器，造成測量方式誤差 |
自動記憶和儲存測量方式、取點位置，自動擺正測試方向，且自動執行，有效消除人為誤差 |
|
測試人員心態變化，易造成測量精度和穩定性偏差 |
自動、機械化測量消除人為誤差 |
|
工作距離和景深短，需要重復自動對焦，存在誤判和機械誤差可能性 |
高景深雙側遠心鏡頭，允許試樣存在
一定的高度差，無需重復聚焦 |
不同測試人員因操作習慣、聚焦清晰度、取點方式、照明光線強度等方面差異，造成測量數據有偏差
? |
記憶并自動執行相同的測量模式、取點方式、光學照明強度等 |
|
試樣擺放 |
擺放位置與方向不一樣 |
無需任何夾具、產品可任意擺放 |
|
夾具移位、取點位置移動導致坐標原點有偏差 |
軟件自動調整試樣位置和方向進行精準測量 |
|
取點位置、測試圖元順序錯亂 |
自動、機械化測量
? |
