閃測儀可以做到多工件多尺寸，2-5秒完成一鍵式測量。這么神奇的機器到底是怎樣的原理呢？今天艾弗特就和大家一起探秘一下快速測量的面紗。
傳統的二次元影像測量儀，采用的是光柵尺位移傳感器作為精度標，因此二次元影像只能單個測量，雖然可以編程測量，但也是有先后順序和長時間的過程的
閃測儀采用新型的影像測量技術，不需要使用光柵尺，也不需要經過大焦距的鏡頭放大產品影像來保障測量精度。那閃測儀是如何做到的呢?
閃測儀的測量原理是通過一個大視角大景深的遠心鏡頭，將產品輪廓影像縮小數倍或數十倍后傳遞至幾百萬像素高分辨率CCD相機上做數字化處理，再由有著強大計算能力的后臺繪圖測量軟件完成按照預先編程指令快速抓取產品輪廓圖，最后和以高像素相機微小像素點形成的標尺進行對比后計算出產品尺寸，同時完成對尺寸公差的評價。
看似簡單的通俗易懂的原理，卻是經過高端設備及高端技術結合才能達到這樣的效果。另外閃測儀的組成結構也是非常簡單的。

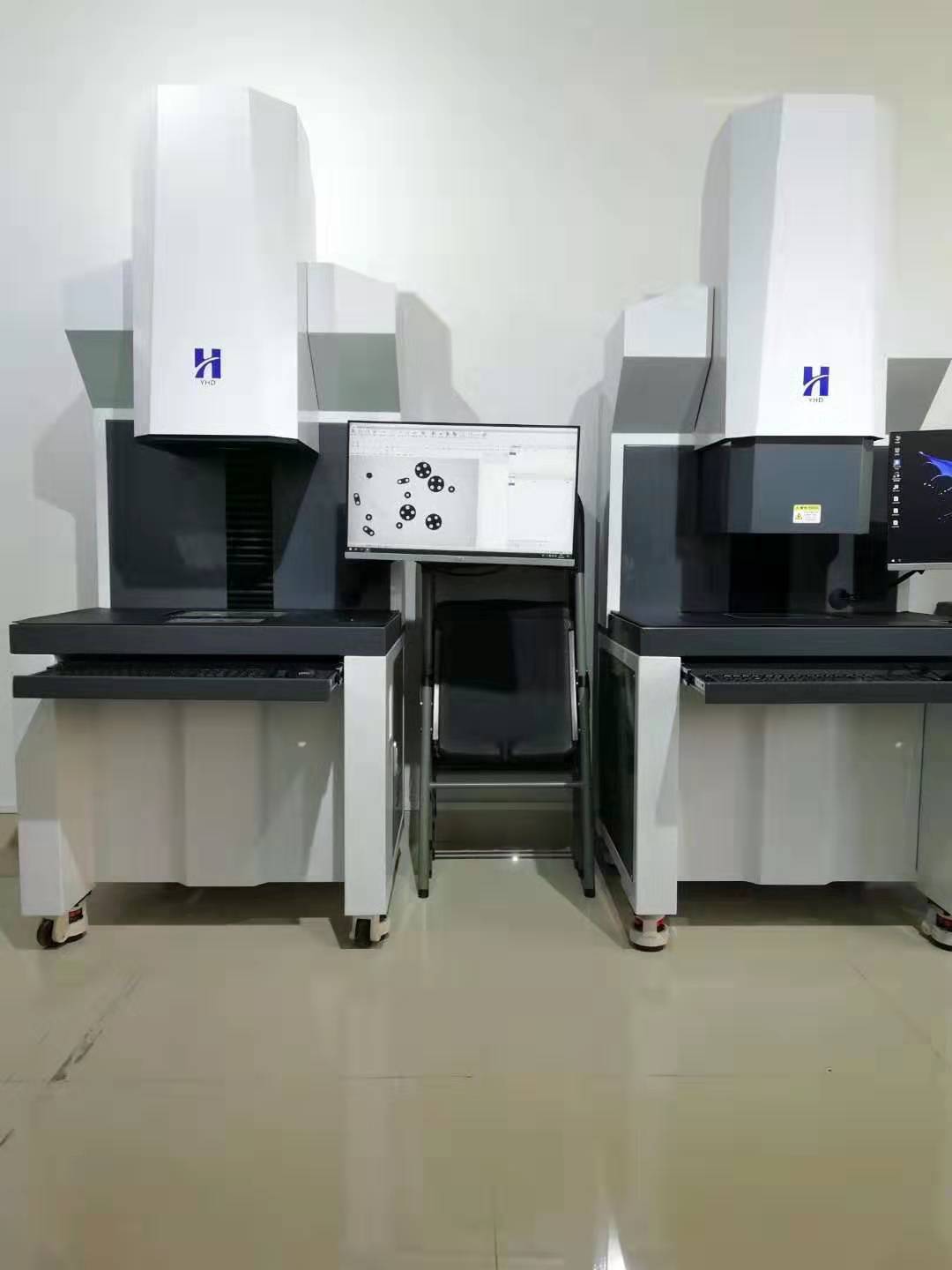

閃測儀的核心硬件是由上下光源、高像素CCD相機、大視角大景深遠心鏡頭及固定載物臺幾個部分組成。
知識普及：
景深，在光學攝影中是一個很重要參數，它的大小決定著清晰圖像范圍。在遠心光學成像中，景深也是一個經常被提及的參數，它的大小取決于鏡頭倍率、光圈數、波長、像素大小、客戶使用的邊緣提取算法靈敏度。對于大多數遠心系列鏡頭，陳述的景深是在光圈數為8的整體景深。景深可用于測量應用，它通常比缺陷檢測景深要大，圖像的對比度必須盡可能高。
CCD相機是在安全防范系統中，圖像的生成當前主要是來自CCD相機，CCD是電荷耦合器件（charge coupled device）的簡稱，它能夠將光線變為電荷并將電荷存儲及轉移，也可將存儲之電荷取出使電壓發生變化，因此是理想的CCD相機元件，以其構成的CCD相機具有體積小、重量輕、不受磁場影響、具有抗震動和撞擊之特性而被廣泛應用。
艾弗特閃測儀特點
1.精準閃測，一觸即發 ;
2.大口徑高景深，實現全視野范圍成像清晰，無畸變 ;
3.自動圖像匹配功能，測量工件可任意擺放，無需定位夾具，無需焦點調節，無需載物臺手動操作 ;
4.可實現測量工件多個位置測量，增加測量尺寸，也不會多耗費測量時間 ;
5.多個工件可同時一并測量，無需每個工件單次測量 ;
6.操作簡單，可快速完成所有測量過程，并輸出測量結果 ;
7.2秒內圖像聚焦清晰，重復聚焦一致性高，零失誤 ;
8.測量精準，測量結果不會因人而異 ;
9.智能判斷：OK/NG實時顯示
10.測量過程無需平臺運動，有效防止產品位移造成的測量誤差 ;
11.防震臺設計，一體式結構，保證儀器的剛性 ;
12.人體工程學設計，讓測量員有舒適的測量空間 ;
13.測量結果可自動保存到主機。
